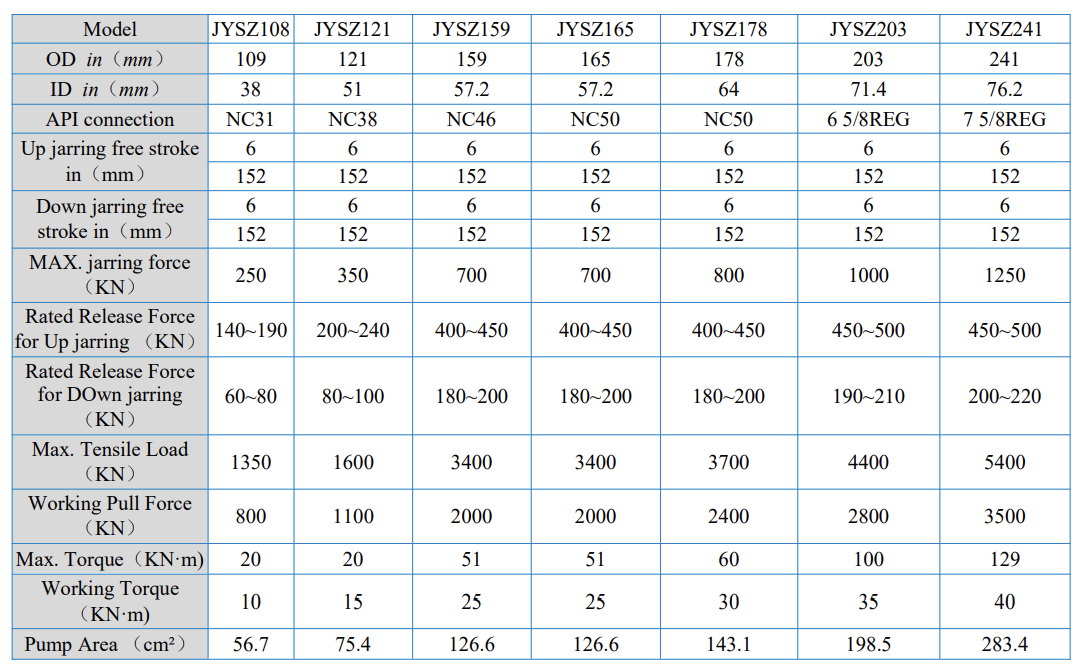

油圧機械式ドリリングジャー

動作原理

アップ・ジャーリング

ドリルストリングを下げてドリリングジャーを完全に閉じ（ロック位置）、小トン数から大トン数までドリルストリングを上昇させると、スプリングと油圧シリンダーが遅れ、マンドレルが所定の位置に移動してリリース抵抗になると、ドリルストリングに蓄えられたスプリング力が前方へのエネルギーとジャーリングの増加に伝達されます。上記を数回繰り返すと、ツールが不快な音を生成し続ける可能性があります。

不快な音

ドリルストリングを上下に動かして、ドリルジャーを完全に閉じて（ロック位置に）、ドリルストリングを下げてスプリングを圧縮してエネルギーを蓄えます。ジャーの圧力が望ましい低いロック解除力よりも大きい場合、グラップルがマンドレルから滑り出てロックが解除され、ダウンジャーリングが発生します。上記を数回繰り返すと、ツールが継続的に不快な音を生成する可能性があります。

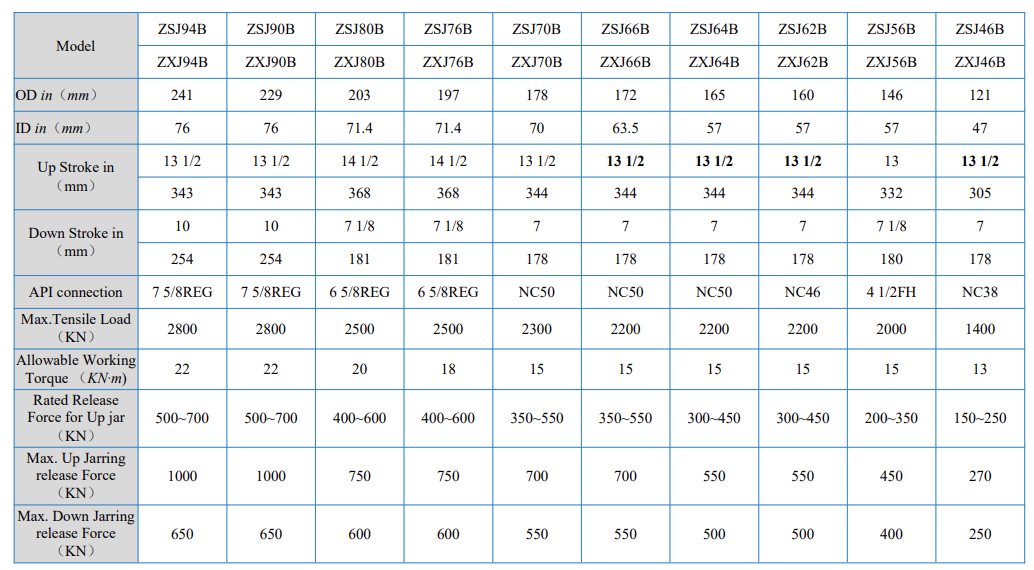

ZSJ/ZXJ 油圧＆機械式ツーピースドリリングジャー

ドリルツールと接続し、ドリルストリングで動作するドリリングジャーは、掘削作業中にダウンホールに詰まった解放ツールです。ドリルツールがたまたまダウンホールに詰まった場合、ドリリングジャーを始動することでスタックしたドリルツールを適切なタイミングで解放して、継続的なアップジャーリングまたはダウンジャーリングを提供できます。指向性井戸、複雑井戸、深井戸用の要望ツールです。

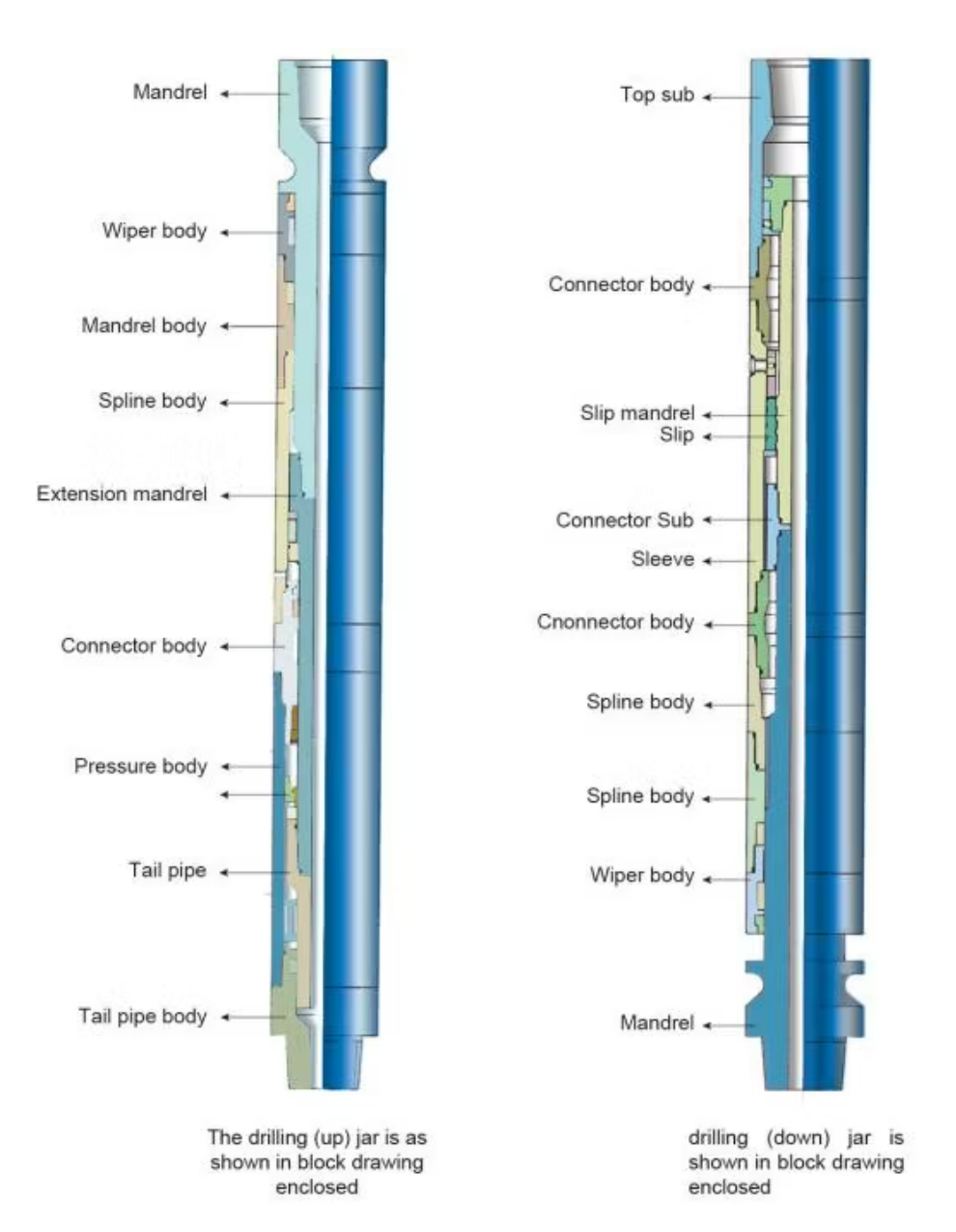

ドリリングジャーはZSJ型ドリリングアップジャーとZXJ型ドリリングダウンジャーで構成されており、相互に使用することも、別々に操作することもできます。アップジャーリングセクションには油圧機構が使用されています。衝撃力は上昇負荷に応じて調整できますが、最大値を超えることはできません。工具定格荷重に対する荷重。ダウンジャーリングセクションには機械的な摩擦機構が使用されています。衝撃力は、ダウンホールに投入する前に調整装置によって事前に適切に調整されます。ジャーをダウンホールに入れた後の再調整は許可されません。
