QY 油圧ドリリングジャー

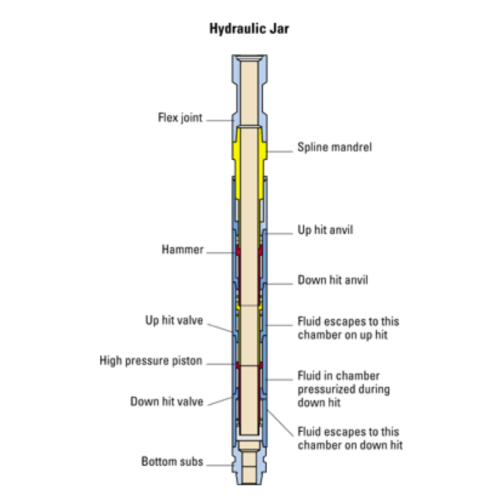

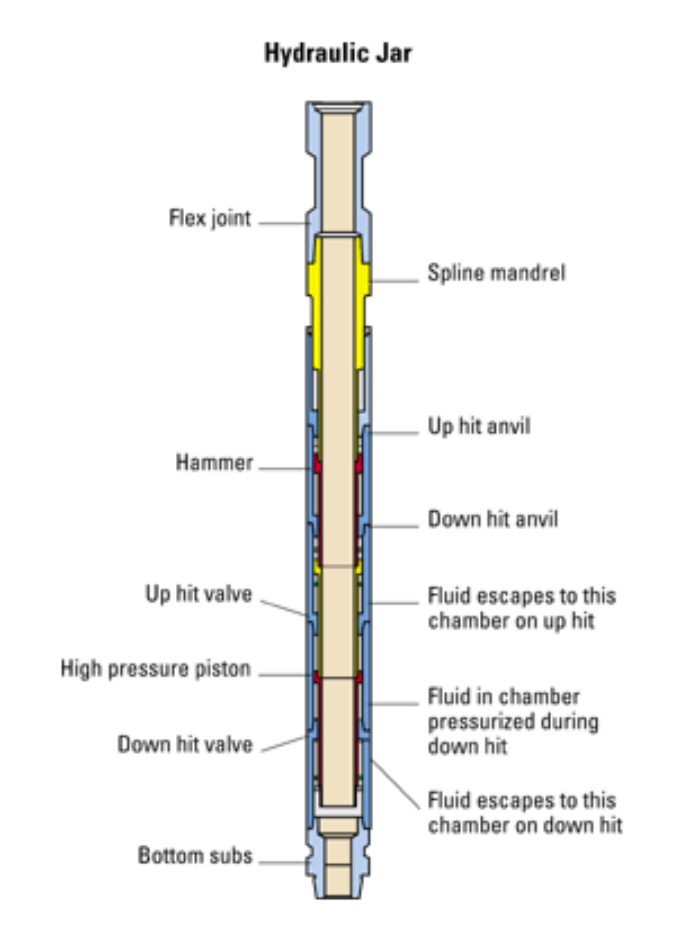

油圧ドリリングジャーは、バルブで分離された 2 つのピストンで巧みに作られており、加えられた張力または圧縮に反応する動的システムを作り出しています。アーム付き油圧ジャーに力がかかると、一方のピストン内の流体が圧縮され、強い流れ抵抗に抗してもう一方のピストンに流れます。この洗練された機構は、引っ張ったり押したりする力を増加させることにより、アーミング時間を制御し、より迅速なアーミングを実現します。精密に設計されたストロークによって移動距離が測定され、重要な位置に到達すると、圧縮流体がバイパス バルブを介して急速に放出されます。この洗練された動作により、流体が 2 番目のピストンに向かって推進され、瞬時に圧力のバランスが取れ、恐ろしい衝撃的な力が生成されます。適用される力が大きくなるほど、流体はより圧縮され、衝撃も強くなります。

穴あけ中にドリルストリングが底に引っかかったり、ツイストオフに遭遇したりした場合、ジャーは強力な上向きの解放動作を行います。パイプがキーシート内の底から外れて動かなくなった場合、または他の要因により、下向きの衝撃的な動きにより必要な解放が行われます。この革新的なアプローチにより、上向きリーミング方法を効果的に使用して、ドリルストリング全体をシームレスに回収することが可能になります。

デフの固着に対処する場合、固着したパイプを動かして回転と循環を回復することが不可欠になります。このような状況では、ジャーはドリルストリングの方向を乱すことなく、抑制されずに巧みに上下に動きます。そのため、ダウンホールモーターの方向性掘削や方向性ジェッティングにおける中立的なツールとして非常に価値があり、精度と効率が保証されます。

ジャーは、複数の作業にわたって比類のない多用途性を提供し、釣りや切断作業、掘削、生産ツール、さらにはセメンティングやコアリング作業に優れています。そのため、要求の厳しいダウンホール作業の幅広い作業に欠かせないものとなっています。

フル油圧ボールジャー タイプ QY は、最先端のニードルバルブ型構造を誇り、シームレスなトン数調整により上向きと下向きの両方の動きに油圧衝撃を提供します。この高度な設計は、ドリルストリングの保護を強化するだけでなく、耐用年数も延長します。特許取得済みの油圧エネルギー貯蔵機構を搭載し、優れた安定性を約束します。遅延時間範囲は 30 秒から 240 秒、動作温度範囲は -40 °C ～ 180 °C で、新しい特殊素材を採用し、優れた性能と安全性を実現します。その用途は、掘削、コア抜き、補修、釣りなど多岐にわたります。

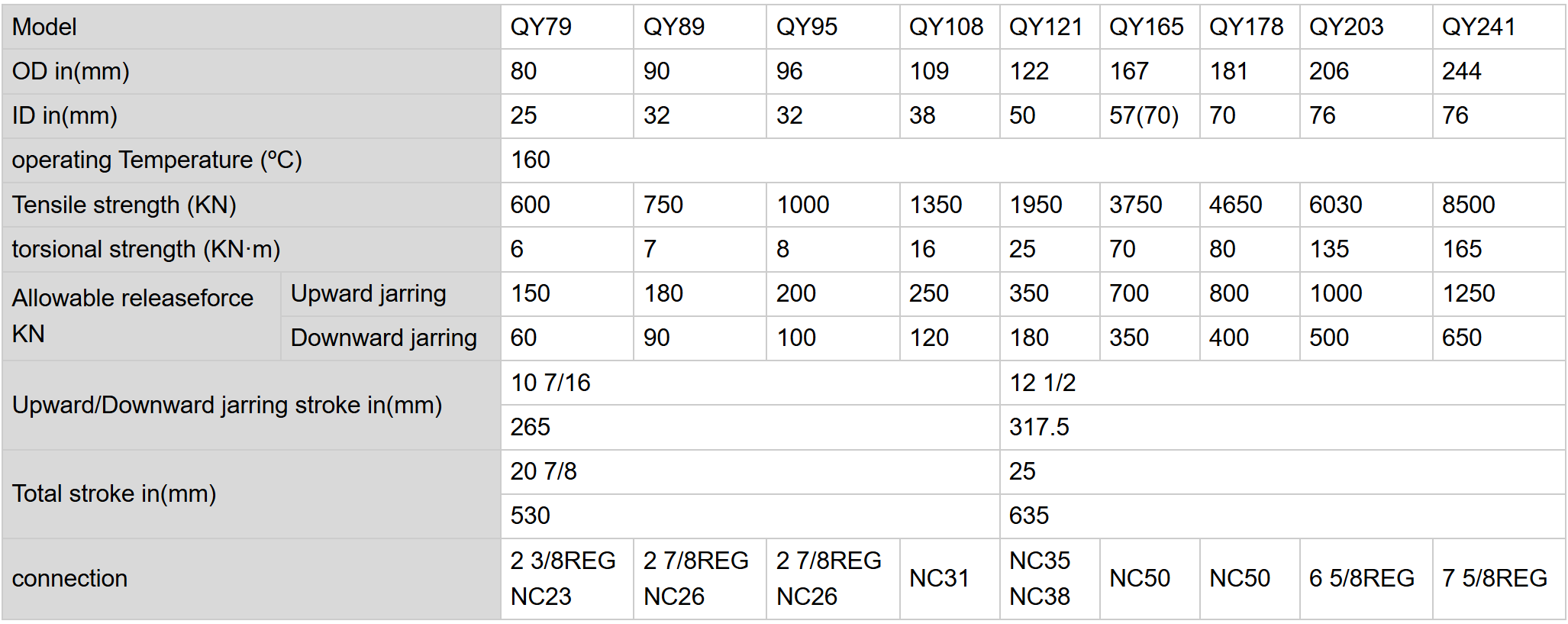

QY型油圧ボール盤

応用

160℃以下のあらゆる温度で、すべての従来型井戸、傾斜井戸、大排水井に適しています。

特徴

優れた機械構造により、機械のメンテナンス性がさらに向上します。

シールの信頼性を向上させるために、より優れたシール材料が選択されます。

コア機構にはシールオイルバス設計を採用し、可動部品の磨耗を軽減し、機械全体の寿命を向上させます。

リリースチャンネルのオーバーフロー面積を拡大することで走行抵抗を低減し、ショック効果を大幅に向上させます。

油圧リリース機構の作動力はドリラーにより地上で制御でき、坑井の状況に応じて柔軟に調整できます。

一部の特別なユーザーのニーズを満たすために、オプションの機械的ロック モジュールが追加されています。上下ストロークの高速リカバリー機能を高めます。

マンドレルが中央の位置に戻ると、ジャーは再び 2 つの方向のいずれかに衝撃を与えます。

QY型高温油圧ボール盤

応用

204℃以下のあらゆる温度で、すべての従来型井戸、傾斜井戸、大排水井に適しています。

特徴

優れた機械構造により、機械のメンテナンス性がさらに向上します。独自のシール構造により耐熱性を向上させ、シールの信頼性を向上させています。コア機構にはシールオイルバス設計を採用し、可動部品の磨耗を軽減し、機械全体の寿命を向上させます。

リリースチャンネルのオーバーフロー面積を拡大することで走行抵抗を低減し、ショック効果を大幅に向上させます。

油圧リリース機構の作動力はドリラーにより地上で制御でき、坑井の状況に応じて柔軟に調整できます。

一部の特別なユーザーのニーズを満たすために、オプションの機械的ロック モジュールが追加されています。

一部の特別なユーザーのニーズを満たすために、オプションの機械的ロック モジュールが追加されています。

上下ストロークの素早いリカバリー機能を高めます。マンドレルが中央の位置に戻ると、ジャーは再び 2 つの方向のいずれかに衝撃を与えます。

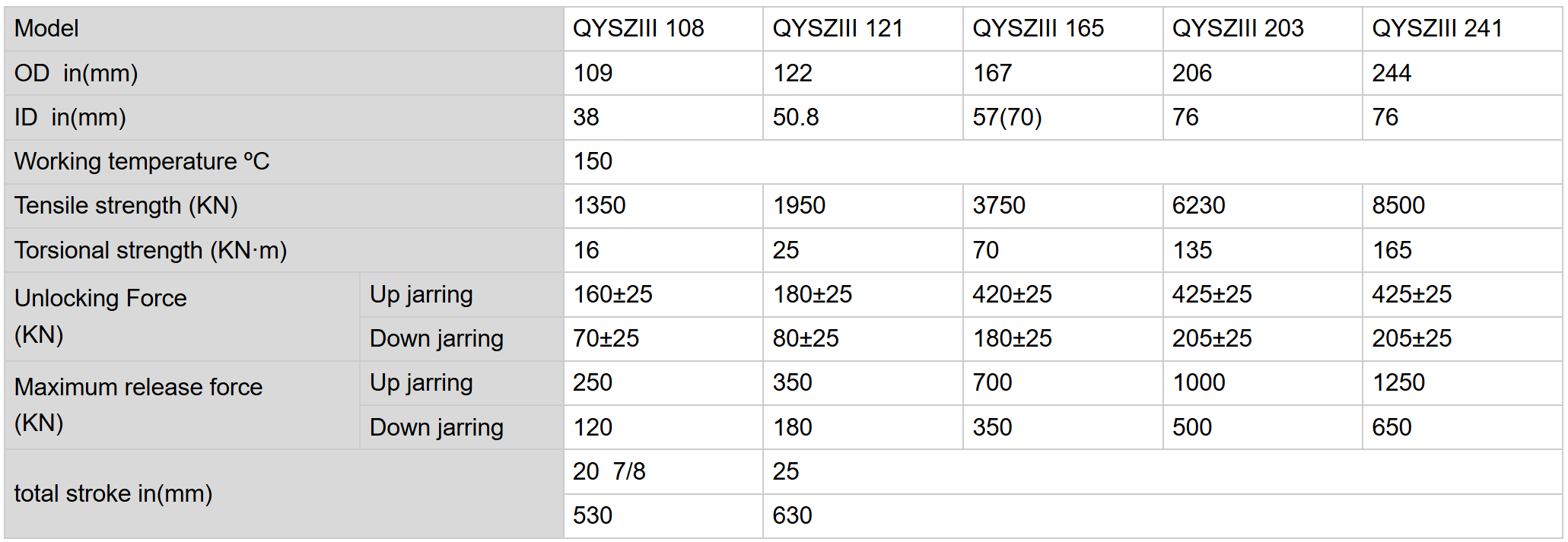

QYSZ III 複動式油圧ドリリングジャー

1.機械的ロック機構により、作業中の内部部品の不必要な磨耗を防ぎ、寿命を向上させます。

2.特殊プロセスによる機械的ロック機構は機能安全性と信頼性を備えています。摩擦抵抗が小さく、ロック力は直線安定です。

3.ロック機構により、単純なルートをドリルストリングに接続したり、穴の底に接触したりするときの誤操作によって引き起こされる故障の衝撃を回避できます。
